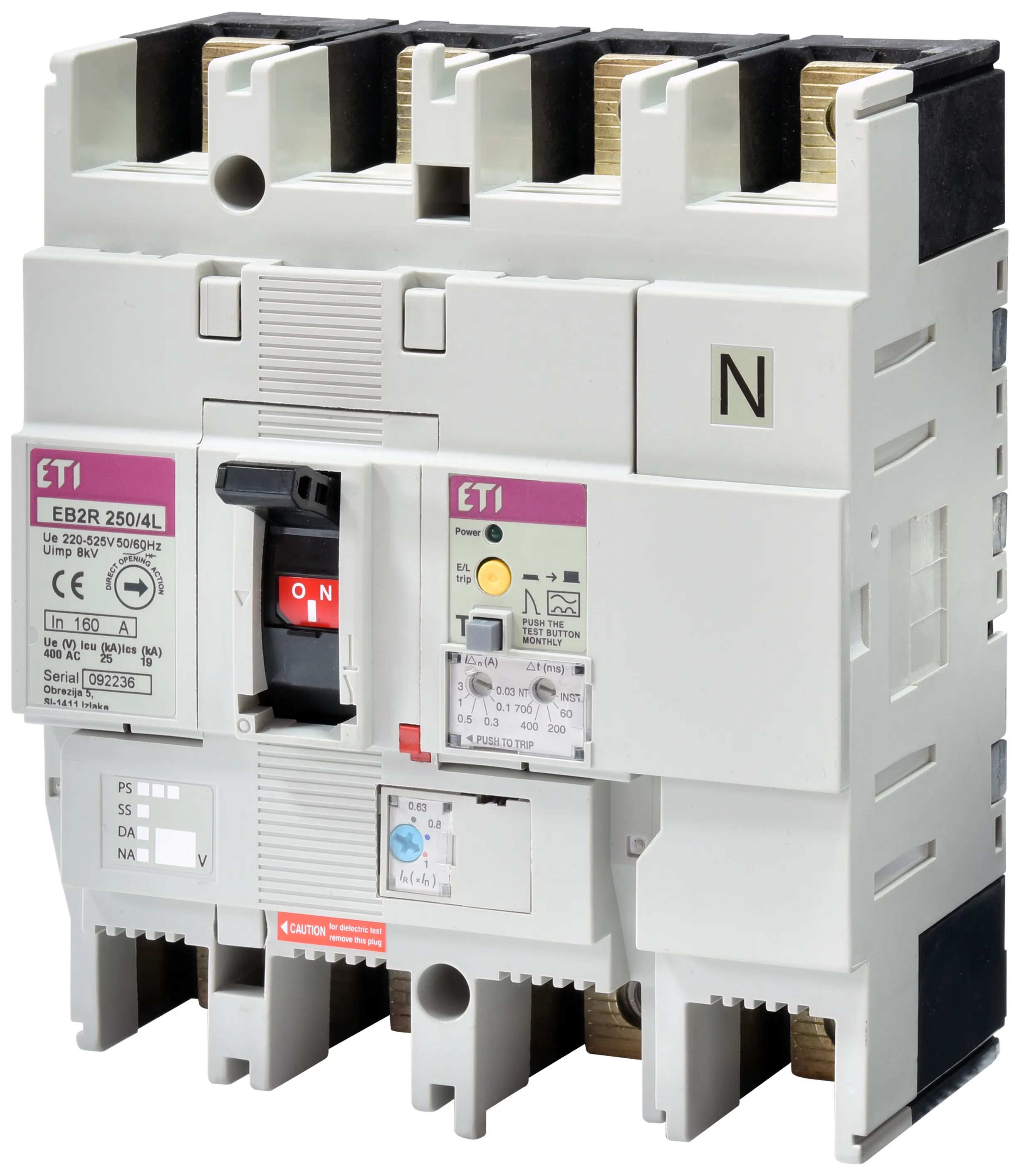

Leistungsschalter EB2R 250/4L 160A 4P 004671583
Spezifikationen
- ETI Artikel-Nummer :
- 004671583
- Beschreibung:
- EB2R 250/4L 160A 4P
- Klassifizierungsname:
- Leistungsschalter
- Funktion:
- MCCB + RCD
- Bemessungsstrom (A):
- 160
- Anzahl der Pole:
- 4
- Anschlusstyp:
- front connection
- Standard:
- 60947
- Widerstehende Bemessungsimpulsspannung Uimp (kV):
- 8
- Bemessungskurzschlussleistung bei 415V Icu/Ics (kA):
- 25/19
- Bemessungsbetriebsspannung (V AC):
- 525V
- Bemessungsbetriebsspannung (V DC):
- n.a.
- Bemessungsisolationsspannung (V):
- 800
- thermische Einstellung:
- 0,63-1
- magnetische Einstellung:
- fixed
- einstellbar oder fest:
- einstellbar
Unterlagen
Logistische Daten
Produkt
- Produktgewicht
- 1.9 kg
- Zolltarif
- 85362090
- logis_net_width
- 140 mm
- logis_net_height
- 165 mm
- logis_net_depth
- 92 mm
Transportverpackung
- Quantität
- 1
- EAN
- 3838895502647
- Gewicht
- 1.9 kg
- Stück pro Palette
- 421
ETIM-Klassifizierung
- Klassifizierung
- EC000228
- Klassifizierungsname
- Leistungsschalter für Trafo-, Generator- und Anlagenschutz
- Bemessungsabschaltvermögen nach EN 60898
- 25/19
- Rahmengröße nach IEC
- 250A
- Anzahl der NH-Sicherungsunterteile
- 4
- Bemessungsstrom
- 160
- Bemessungsstoßspannungsfestigkeit Uimp
- 8
- Bemessungsdauerstrom Iu
- 160A
- Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
- 25kA
- Überlastauslöser Stromeinstellung
- 100.8…160A
- Einstellbereich des unverzögerten Kurzschlussauslösers
- 2080…2080A
- Integrierter Erdschlussschutz
- Ja
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Gerätebauart
- Einbaugerät Festeinbautechnik
- Mit Ausgelöstmelder
- Ja
- Polzahl
- 4
- Ausführung des Betätigungselements
- Kipphebel
- Motorantrieb integriert
- Nein
- Motorantrieb optional
- Ja
- Schutzart (IP)
- IP20
