Lasttrennschalter 125-1600A

ED2 125/3

Klassenname: Lasttrennschalter
Bemessungsstrom: 125 A
Anzahl der Pole: 3
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 3,6 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 2 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 125A
Kurzschlusskapazität: 3,6 kA

ED2 160/3

Klassenname: Lasttrennschalter
Bemessungsstrom: 160 A
Anzahl der Pole: 3
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 6 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 3 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 160A
Kurzschlusskapazität: 6 kA

ED2 250/3

Klassenname: Lasttrennschalter
Bemessungsstrom: 250 A
Anzahl der Pole: 3
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 6 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 3 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 250A
Kurzschlusskapazität: 6 kA

ED2 400/3

Klassenname: Lasttrennschalter
Bemessungsstrom: 400 A
Anzahl der Pole: 3
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 9 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 5 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 630A
Kurzschlusskapazität: 9 kA

ED2 630/3

Klassenname: Lasttrennschalter
Bemessungsstrom: 630 A
Anzahl der Pole: 3
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 9 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 5 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 630A
Kurzschlusskapazität: 9 kA

ED2 800/3

Klassenname: Lasttrennschalter
Bemessungsstrom: 800 A
Anzahl der Pole: 3
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 17 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 10 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 1000A
Kurzschlusskapazität: 17 kA

ED2 1000/3

Klassenname: Lasttrennschalter
Bemessungsstrom: 1.000 A
Anzahl der Pole: 3
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 17 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 10 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 1000A
Kurzschlusskapazität: 17 kA
Katalog Gruppe 1: ED2

ED2 1250/3

Klassenname: Lasttrennschalter
Bemessungsstrom: 1.250 A
Anzahl der Pole: 3
Anschlusstyp: Anschlussverlängerungen
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 32 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 15 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 1250A
Kurzschlusskapazität: 32 kA

ED2 1250/3 PI 3C

Klassenname: Lasttrennschalter
Bemessungsstrom: 1.250 A
Anzahl der Pole: 3
Anschlusstyp: Anschlussverlängerungen
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 32 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 15 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V

ED2 1600/3 FC

Klassenname: Lasttrennschalter
Bemessungsstrom: 1.600 A
Anzahl der Pole: 3
Anschlusstyp: Anschlussverlängerungen
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 45 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 20 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 1600A
Kurzschlusskapazität: 45 kA

ED2 125/4

Klassenname: Lasttrennschalter
Bemessungsstrom: 125 A
Anzahl der Pole: 4
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 3,6 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 2 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 125A
Kurzschlusskapazität: 3,6 kA

ED2 160/4

Klassenname: Lasttrennschalter
Bemessungsstrom: 160 A
Anzahl der Pole: 4
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 6 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 3 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 160A
Kurzschlusskapazität: 6 kA

ED2 250/4

Klassenname: Lasttrennschalter
Bemessungsstrom: 250 A
Anzahl der Pole: 4
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 6 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 3 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 250A
Kurzschlusskapazität: 6 kA

ED2 400/4

Klassenname: Lasttrennschalter
Bemessungsstrom: 400 A
Anzahl der Pole: 4
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 9 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 5 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 630A
Kurzschlusskapazität: 9 kA

ED2 630/4

Klassenname: Lasttrennschalter
Bemessungsstrom: 630 A
Anzahl der Pole: 4
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 9 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 5 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 630A
Kurzschlusskapazität: 9 kA

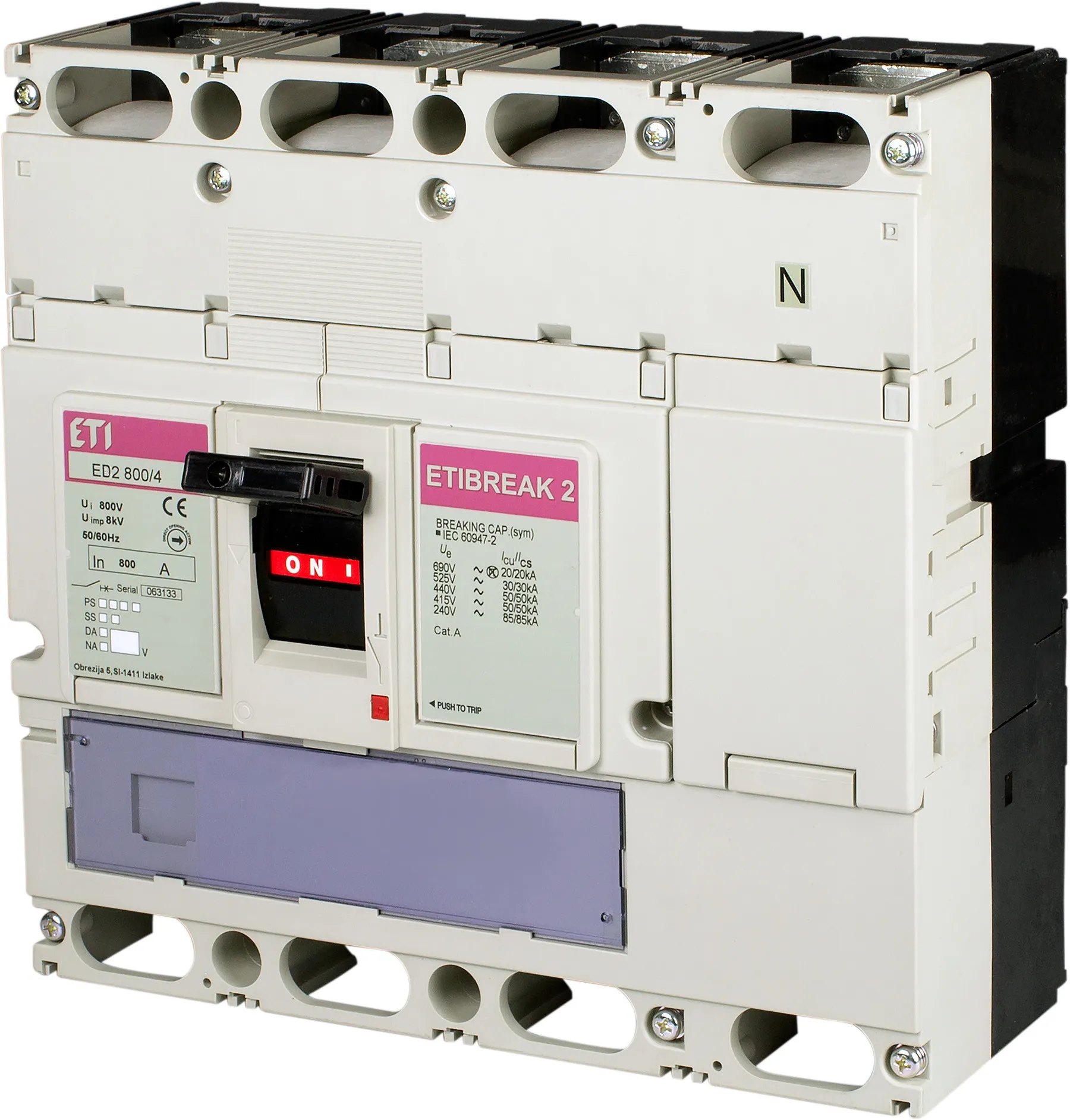

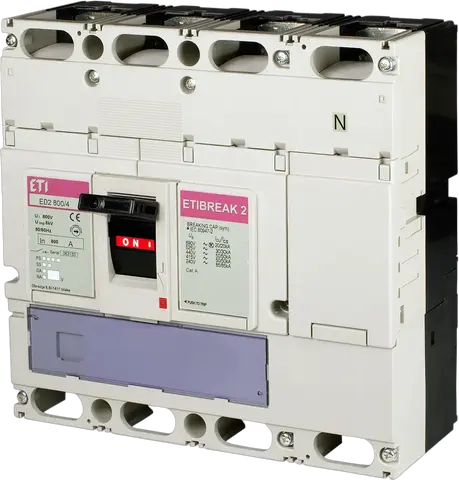

ED2 800/4

Klassenname: Lasttrennschalter
Bemessungsstrom: 800 A
Anzahl der Pole: 4
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 17 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 10 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 1000A
Kurzschlusskapazität: 17 kA

ED2 1000/4

Klassenname: Lasttrennschalter
Bemessungsstrom: 1.000 A
Anzahl der Pole: 4
Anschlusstyp: Frontseitiger Anschluss
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 17 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 10 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 1000A
Kurzschlusskapazität: 17 kA
Katalog Gruppe 1: ED2

ED2 1250/4

Klassenname: Lasttrennschalter
Bemessungsstrom: 1.250 A
Anzahl der Pole: 4
Anschlusstyp: Anschlussverlängerungen
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 32 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 15 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 1250A
Kurzschlusskapazität: 32 kA

ED2 1600/4 FC

Klassenname: Lasttrennschalter
Bemessungsstrom: 1.600 A
Anzahl der Pole: 4
Anschlusstyp: Anschlussverlängerungen
Standard: IEC 60947-3
Widerstehende Bemessungsimpulsspannung Uimp: 8 kV
Gebrauchskategorie: AC-23A, DC-22A
Bemessungskurzschlusseinschaltstrom Icm: 45 kA
Bemessungskurzzeitstromfestigkeit Icw at 0,3s: 20 kA
Bemessungsbetriebsspannung (V AC): 690 V
Bemessungsbetriebsspannung (V DC): 250 V
Bemessungsisolationsspannung: 800 V
Funktion: Low voltage switch disconnector
Rahmengröße: 1600A
Kurzschlusskapazität: 45 kA

Top-Auswahl anzeigen

Cookies Einstellungen speichern

Artikel vergleichen

Produktverlauf

Some title of document or something 0

Some title of document or something 1

Some title of document or something 2

Some title of document or something 3

Some title of document or something 4

Some title of document or something 5

Some title of document or something 6

Some title of document or something 7

Some title of document or something 8

Some title of document or something 9

Some title of document or something 10

Some title of document or something 11

Some title of document or something 12

Some title of document or something 13

Some title of document or something 14

Some title of document or something 15

Some title of document or something 16

Some title of document or something 17

Some title of document or something 18

Some title of document or something 19

Cookies
