004115433

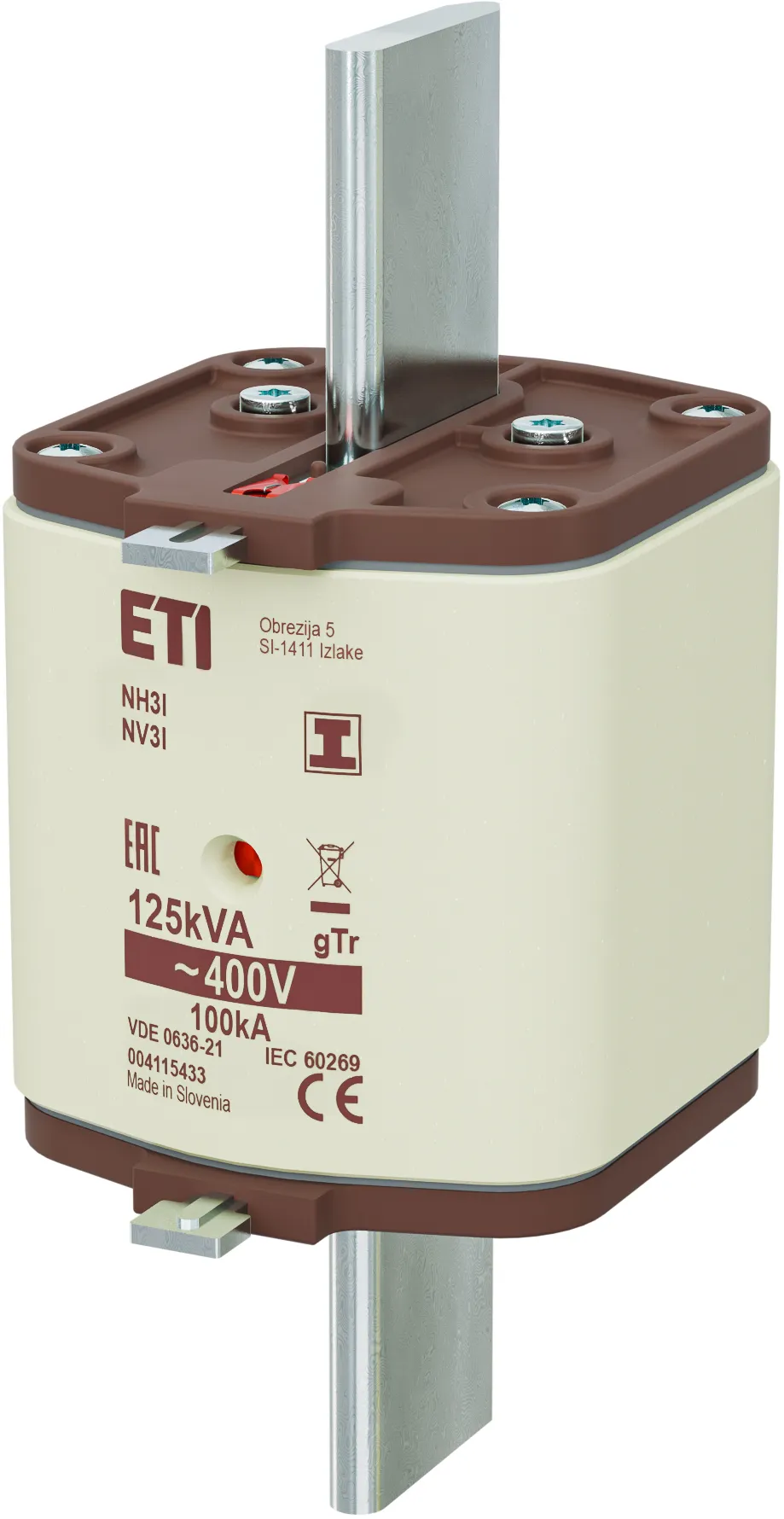

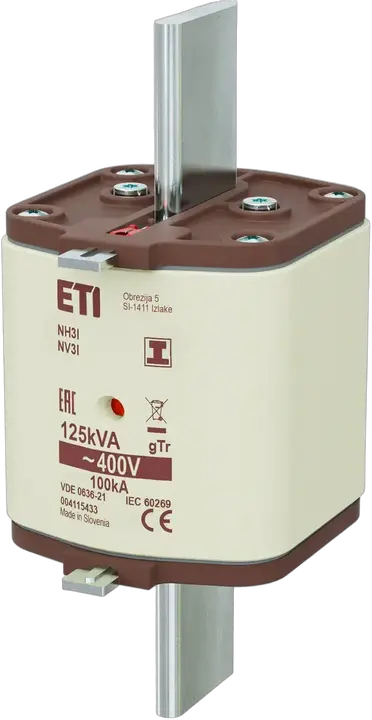

NH3/I gTr 180A/400V/125kVA Sicherungseinsatz
- ETI-Code:
- 004115433
- Typ:
- NH-I
- Größe:
- NH3
- Transformator:
- 125 kVA
- Charakteristiken:
- gTr
- Anzeiger:
- Kombinationssicherungsstatusanzeige
- Bemessungsspannung AC:
- 400 V
- Abschaltleistung AC:
- 100 kA
- Pd:
- 15 W
- Schmelz-Joule-Integral (A2s):
- 51.800
- Betriebs-Jule-Integrall (A2s):
- 290.000
- Standard:
- VDE 0636-21
- Anwendung:
- Protection of transformers
22 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838400038371
- Gewicht
- 800 g
- Nettobreite
- 65 mm
- Nettohöhe
- 150,4 mm
- Nettotiefe
- 83,4 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 3 pcs
- EAN-Code für die Basisverpackung
- 3838895785262
- Gewicht der Basisverpackung
- 2,488 kg
- Höhe der Basisverpackung
- 0,093 m
- Breite der Basisverpackung
- 0,203 m
- Tiefe der Basisverpackung
- 0,153 m
- Volumen der Basisverpackung
- 0,003 m³
Transportverpackung
- Menge der Transportverpackung
- 12 pcs
- EAN-Code für die Transportverpackung
- 3838895785279
- Gewicht der Transportverpackung
- 10,302 kg
- Höhe der Transportverpackung
- 0,255 m
- Breite der Transportverpackung
- 0,295 m
- Tiefe der Transportverpackung
- 0,235 m
- Volumen der Transportverpackung
- 0,018 m³
- Palettenmenge
- 624 pcs
- Customs tariff
- 85361090
9 ETIM
- Rated switching capacity AC
- 100 kA
- Voltage type
- AC
- Fuse construction type according to IEC 60269
- NH3
- Rated voltage AC
- 400 V
- Power loss at rated current
- 15 W
- Type of fuse status indicator
- Combination fuse status indicator
- Rated current
- 180 A
- Insulated metal gripping lugs (IMGL)
- ✓
- Utilization category
- gTr (Transformer protection)
ETIM-Klassifizierung – Version 9.0
