002174514

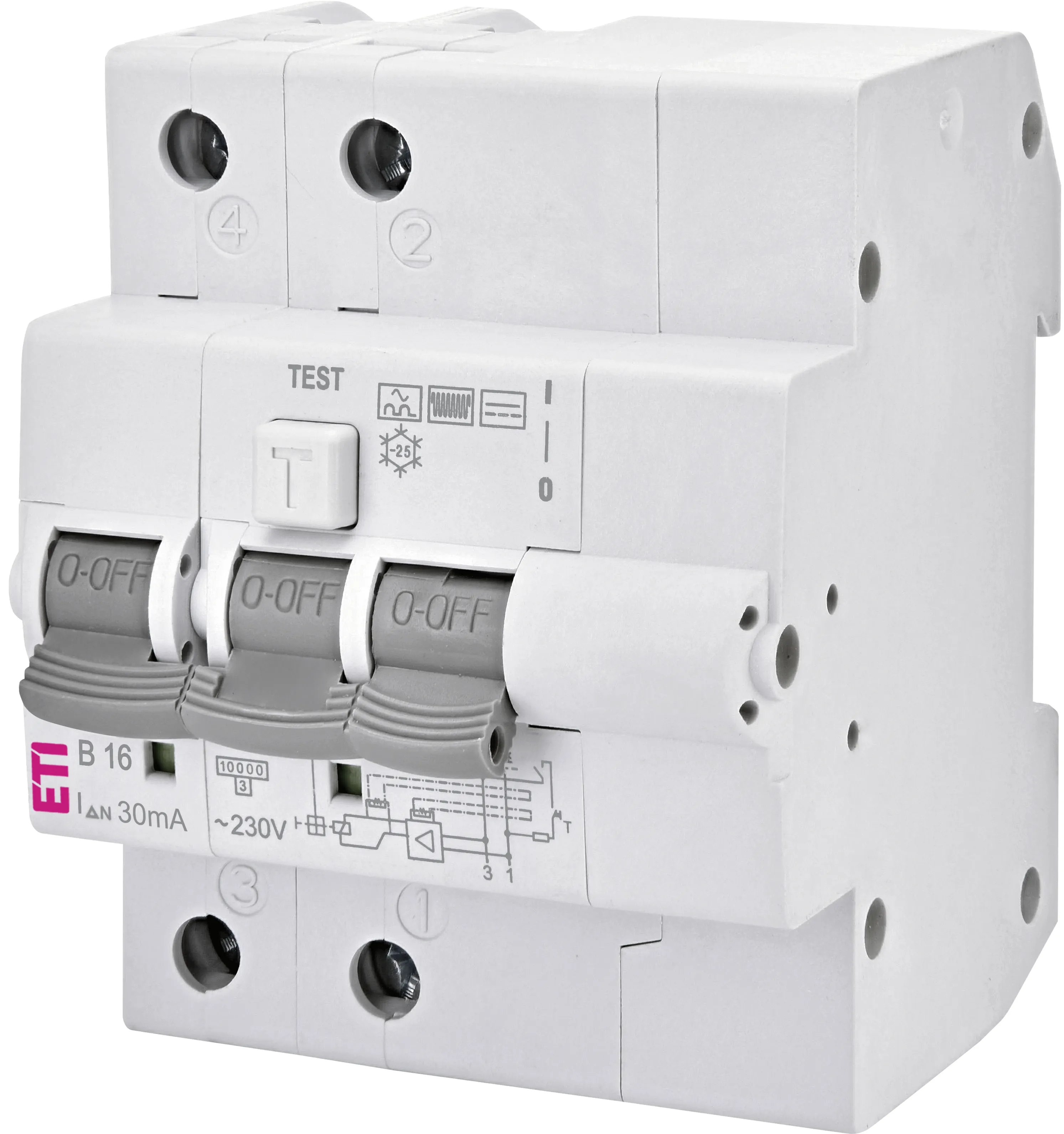

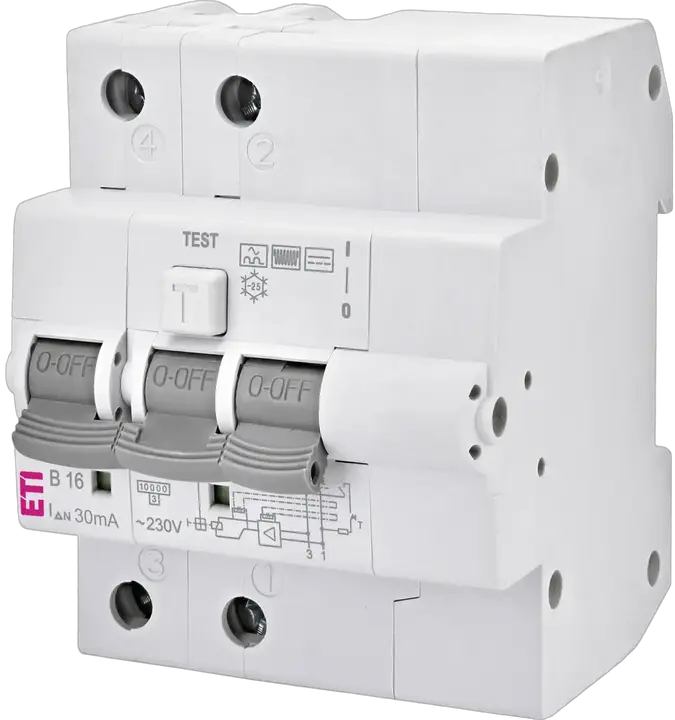

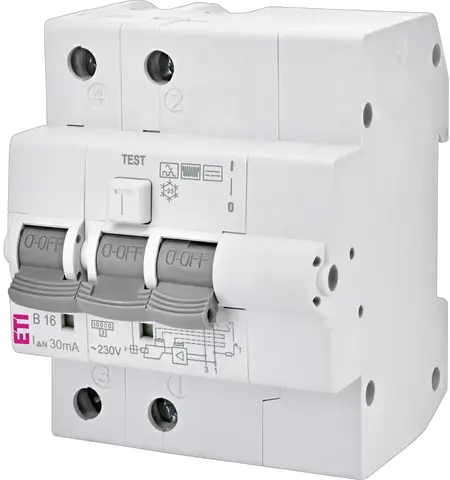

KZS-4M 2p B B16/0.03 FI-LS-Schutzschalter
- ETI-Code:
- 002174514
- Funktion:
- RCBO
- Bemessungsspannung AC:
- 240 V
- Anwendung:
- IEC/EN 61009, IEC/EN 62423
- Bemessungsbedingter Kurzschlussstrom Inc:
- 10 kA
- Bemessungsfehlerstrom IDn:
- 0,03 A
- Bemessungsstrom:
- 16 A
- Typ:
- B
- Bemessungsfehlerstrom:
- 0,03 A
- Auslösecharakteristik:
- B
- Anzahl der Pole:
- 2
- Kurzschlusskapazität:
- 10 kA
- Bemessungsfrequenz:
- 50/60 Hz
- Bemessungsquerschnitt:
- 1-25 mm²
- Standard:
- IEC/EN 61009, IEC/EN 62423
21 Logistik
Produkt
- Gewicht
- 369 g
- Nettobreite
- 70,6 mm
- Nettohöhe
- 89,8 mm
- Nettotiefe
- 72,78 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895815631
- Gewicht der Basisverpackung
- 0,394 kg
- Höhe der Basisverpackung
- 0,075 m
- Breite der Basisverpackung
- 0,09 m
- Tiefe der Basisverpackung
- 0,074 m
- Volumen der Basisverpackung
- 0 m³
Transportverpackung
- Menge der Transportverpackung
- 27 pcs
- EAN-Code für die Transportverpackung
- 3838895815648
- Gewicht der Transportverpackung
- 10,988 kg
- Höhe der Transportverpackung
- 0,25 m
- Breite der Transportverpackung
- 0,235 m
- Tiefe der Transportverpackung
- 0,295 m
- Volumen der Transportverpackung
- 0,017 m³
- Palettenmenge
- 1.404 pcs
- Customs tariff
- 85362010
22 ETIM
- Built-in depth
- 69 mm
- Anti-nuisance tripping version
- ✓
- Leakage current type
- B
- Surge current capacity
- 3 kA
- Voltage type
- AC
- Degree of protection (IP)
- IP20
- Release characteristic
- B
- Rated fault current
- 0,03 A
- Number of poles (total)
- 2
- Frequency
- 50/60 Hz
- Rated short-circuit breaking capacity according to EN 61009
- 10 kA
- Concurrently switching neutral conductor
- ✓
- Number of protected poles
- 2
- Rated voltage
- 230 V
- Current limiting class
- 3
- Rated short-circuit breaking capacity according to IEC 60947-2
- 10 kA
- Rated current
- 16 A
- Width in number of modular spacings
- 4
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
ETIM-Klassifizierung – Version 9.0
