002173879

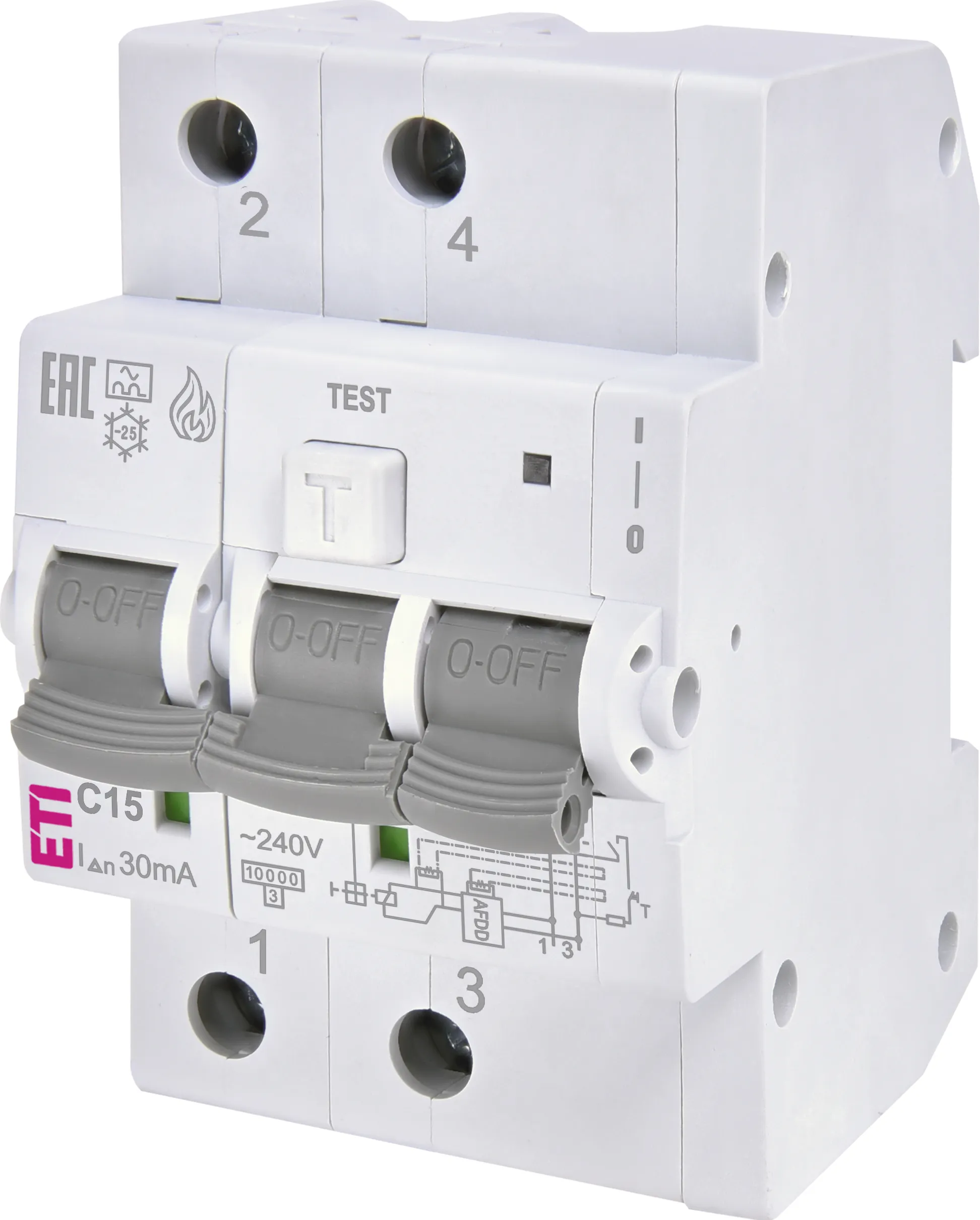

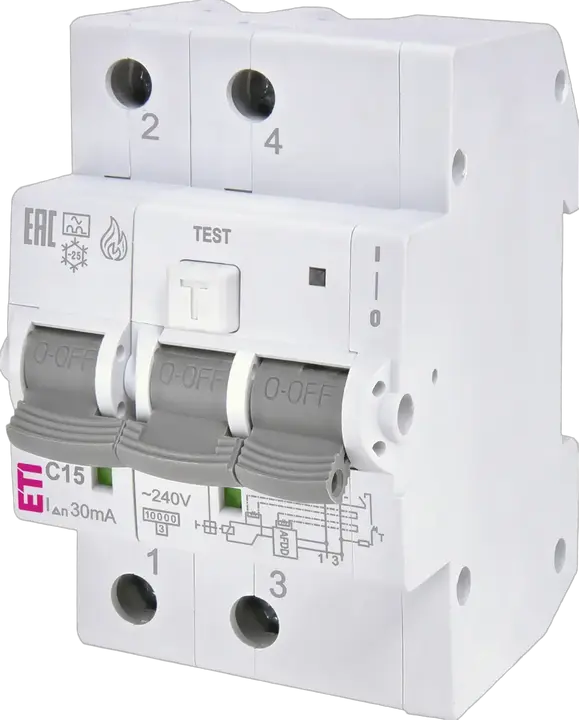

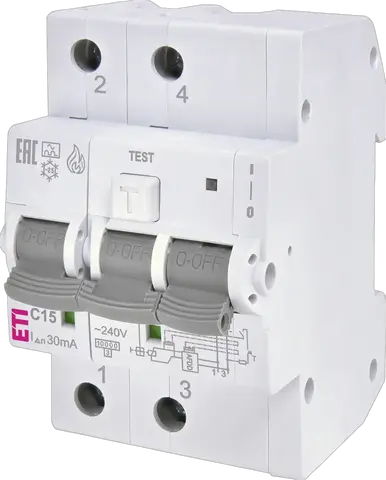

KZS-AFDD 3M2p A C15/0.03 Brandschutzschalter

ETI-Code:: 002173879
Bemessungsspannung AC:: 230 V
Anwendung:: IEC/EN 61009
Bemessungsfehlerstrom IDn:: 0,03 A
Bemessungsstrom:: 15 A
Typ:: A
Bemessungsfehlerstrom:: 0,03 A
Auslösecharakteristik:: C
Anzahl der Pole:: 2
Kurzschlusskapazität:: 10 kA
Bemessungsquerschnitt:: 1-25 mm²
Standard:: IEC/EN 61009

Produkt

Gewicht: 377 g
Nettobreite: 53,7 mm
Nettohöhe: 88,7 mm
Nettotiefe: 73,31 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838895869399
Gewicht der Basisverpackung: 0,377 kg
Höhe der Basisverpackung: 0,08 m
Breite der Basisverpackung: 0,095 m
Tiefe der Basisverpackung: 0,056 m
Volumen der Basisverpackung: 0 m³

Transportverpackung

Menge der Transportverpackung: 33 pcs
EAN-Code für die Transportverpackung: 3838895869412
Gewicht der Transportverpackung: 12,791 kg
Höhe der Transportverpackung: 0,25 m
Breite der Transportverpackung: 0,235 m
Tiefe der Transportverpackung: 0,295 m
Volumen der Transportverpackung: 0,017 m³
Palettenmenge: 1.716 pcs
Customs tariff: 85362010

Rated insulation voltage Ui: 400 V
Built-in depth: 69 mm
Leakage current type: A
Surge current capacity: 0,25 kA
Voltage type: AC
Rated impulse withstand voltage Uimp: 4 kV
Degree of protection (IP): IP20
Release characteristic: C
Over voltage category: 3
Rated fault current: 0,03 A
Number of poles (total): 2
Disconnection characteristic: Undelayed
Pollution degree: 2
Frequency: 50 Hz
Rated short-circuit breaking capacity according to EN 61009: 10 kA
Concurrently switching neutral conductor: ✓
Number of protected poles: 2
Rated voltage: 230 V
Current limiting class: 3
Rated short-circuit breaking capacity according to IEC 60947-2: 10 kA
Rated current: 15 A
Rated short-circuit breaking capacity Icn according to EN 61009-1: 10 kA
Width in number of modular spacings: 3
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Ambient temperature during operating(Max): 40 °C
