002061925

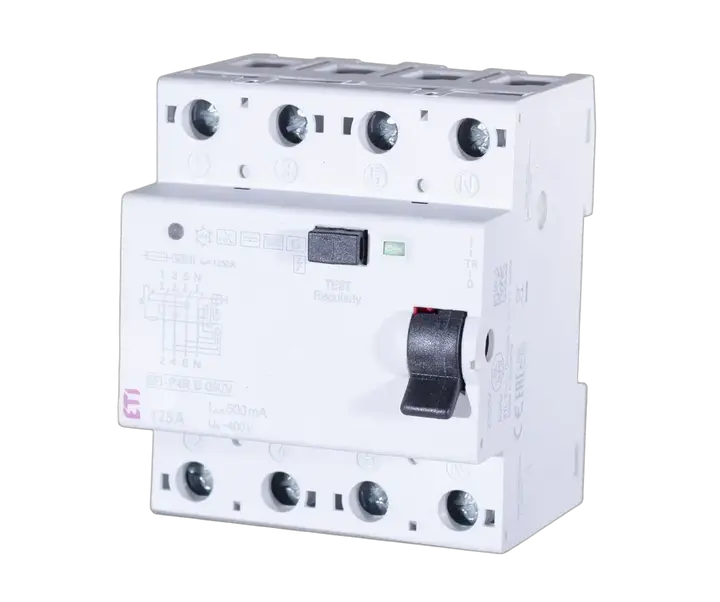

EFI-P4R B G/KV 100/0.3 Fehlerstromschutzschalter

ETI-Code:: 002061925
Anwendung:: IEC/EN 61008-1
Bemessungsfehlerstrom IDn:: 0,3 A
Bemessungsfehlerstrom:: 0,3 A
Typ:: B
Bemessungsstrom:: 100 A
Tiefe:: 71 mm
Montagetyp:: DIN rail 35 mm
Anzahl der Pole:: 4
Bemessungsbedingter Kurzschlussstrom Inc:: 10 kA
Auslösezeit:: G/KV (kurzzeitverzögert)
Bemessungsspannung AC:: 400 V
Bemessungsfrequenz:: 50/60 Hz
Bemessungsquerschnitt:: 1-50 mm²
Standard:: IEC/EN 61008-1
IP-Schutzart:: IP20

Zubehör

Produkt

Gewicht: 0,35 kg
Nettobreite: 70 mm
Nettohöhe: 85 mm
Nettotiefe: 68,8 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838895928942
Gewicht der Basisverpackung: 0,375 kg
Höhe der Basisverpackung: 0,075 m
Breite der Basisverpackung: 0,09 m
Tiefe der Basisverpackung: 0,074 m
Volumen der Basisverpackung: 0 m³

Transportverpackung

Menge der Transportverpackung: 27 pcs
EAN-Code für die Transportverpackung: 3838895928959
Gewicht der Transportverpackung: 10,475 kg
Höhe der Transportverpackung: 0,25 m
Breite der Transportverpackung: 0,235 m
Tiefe der Transportverpackung: 0,295 m
Volumen der Transportverpackung: 0,017 m³
Palettenmenge: 1.404 pcs
Customs tariff: 85362090

Additional equipment possible: ✓
Rated insulation voltage Ui: 500 V
Built-in depth: 71 mm
Leakage current type: AC
Surge current capacity: 3 kA
Short-time delayed tripping: ✓
Rated impulse withstand voltage Uimp: 4 kV
Degree of protection (IP): IP20
Mounting method: DIN rail
Rated fault current: 0,3 A
Pollution degree: 2
Frequency: 50/60 Hz
Number of poles: 4
Short-circuit breaking capacity (Icw): 10 kA
Rated voltage: 400 V
Rated current: 100 A
Width in number of modular spacings: 4
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 50 mm²
Connectable conductor cross section multi-wired(Max): 50 mm²
Ambient temperature during operating(Max): 40 °C

ETIM-Klassifizierung – Version 9.0
